单支撑卷盘

所属分类：单支撑卷盘系列

单支撑系列产品为瑞固捷的经典系列产品，盘面，底座直接，导向架，导向框，棘轮棘爪均采用模具制造，表面喷塑处理，美观大方，导向架具有优雅对的弧度，可以根据不同的安装方式进行调节导向架方向，单支撑结构方便客户后期进行维护预紧操作。抵押系列的配置高品质PVC 软管，用于输水气,中压系列配置了钢丝编制软管，满足润滑油，燃油，油脂输送的要求。单支撑系列有金属外壳的封闭式产品，可供选择此系列产品有缓速回收的产品可选，能够让客户在软管脱手后自动缓慢回收软管，确保安全的同时，提供更优的使用体验。

关键词: 卷盘，双支撑卷盘

联系我们

在线反馈

产品描述

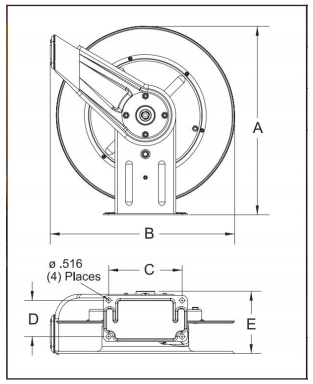

产品尺寸

No.	1	2
	mm	mm
A	514	514
B	502	502
C	198	198
D	98	98
E	178	210
基座底部四个安装孔径是13.1mm

单支撑卷盘

型号 (带软管)	总重量	最大压力	软管内径	软管外径	软管出口	卷轴进口	软管长度	型号 (不带软管)	总重量	最大压力	对应尺寸
型号 (带软管)	8	bar	mm	mm	NPT外螺纹	NPT内螺纹	m	型号 (不带软管)	kg	bar	号码
低压输气/水卷盘温度最高为65
RGJ0061-L15	20	21	10	15	1/4	1/2	15	RGJ0061	18	35	1
RGJ0061-L21	21	21	10	15	1/4	1/2	21	RGJ0061	18	35	1
RGJ0061-L23	29	21	10	15	3/8	1/2	23	RGJ0061-B	25	35	2
RGJ0061-L30	34	21	10	15	3/8	1/2	30	RGJ0061-B	25	35	2
RGJ0061-L15B	21	21	13	19	3/8	1/2	15	RGJ0061-C	19	35	1
RGJ0061-L15C	21	21	13	19	1/2	1/2	15	RGJ0061-C	19	35	1
RGJ0061-L23	33	21	13	19	3/8	1/2	23	RGJ0061-D	25	35	2
RGJ0061-L7.5	21	17	19	27	3/4	3/4	7.5	RGJ0061-B	20	35	1
RGJ0061-L15D	21	17	19	27	3/4	3/4	15	RGJ0061-D	20	35	2
中压输油卷盘温度最高为 99°C
RGJ0061-L15	25	155	10	18	3/8	1/2	15	RGJ0061	20	207	1
RGJ0061-L23	39	179	10	18	3/8	1/2	23	RGJ0061-B	27	207	2
RGJ0061-L15C	26	138	13	22	1/2	1/2	15	RGJ0061-C	19	207	1
RGJ0061-L20	35	224	13	21	1/2	1/2	20	RGJ0061-D	27	224	2
高压油脂用卷盘温度最高为 99°C
RGJ0061-GL15	25	345	6	15	1/4	1/2	15	RGJ0061-G	20	345	1
RGJ0061-GL23	36	345	6	15	1/4	1/2	23	RGJ0061-GB	27	345	2
RGJ0061-GL30	39	345	6	15	1/4	1/2	30	RGJ0061-GB	27	345	2
RGJ0061-GL15B	27	276	10	19	1/4	1/2	15	RGJ0061-G	21	345	1
RGJ0061-GL23B	41	331	10	19	1/4	1/2	23	RGJ0061-GB	27	345	2
用户在订购带软管卷盘时,低压卷盘标准配置为PVC软管,中、高压卷盘软管配置请咨询瑞固捷工业科技(常州)有限公司。
